產品簡介

       該儀器是基于“分布式并行智能電極電位差信號采集方法” 和“一種基于礦井物聯網技術的物探儀器遠程控制系統及其控制方法”等9項發明專利研制而成，符合《煤礦并行電法數據采集方法》等多項行業標準。該設備適用于《煤礦防治水細則》第九條中得微震與電法耦合監測系統。微震采集模塊利用地震學、聲學和地球物理學原理和計算機強大的計算功能來實現微震事件的精確定位和級別大小的確定；電法模塊使用全電場觀測技術同步采集所有測點的自然電場、一次電場電位和二次電場電位數據，極大提高了電法數據采集效率和采集精度，可廣泛應用水害探測、建立微震與電法耦合等科學有效的監測及建立突水監測預警系統。

主要功能

1.回采工作面頂、底板富水性探測、采空區富水性探測、面內陷落柱等含水構造探測。
2.巷道底板電測深、電剖面探測，掘進工作面巷道超前探測。
3.回采工作面“上三帶”及“下三帶”觀測。
4.水害預警監測，微震、微震與電法耦合等監測。
5.回采工作面構造、煤厚變化及應力集中區等探測，掘進巷道迎頭前方地質構造發育特征探測。

主要特點

1.分布式采集基站可擴展，數量、空間分布靈活多變；
2.可實現地面多種地電場二維或三維電法勘探，包括電阻率法勘探、自然電位法勘探、充電法勘探、激電法勘探（時間域和頻率域）等；可多分量數據采集，實現多波地震勘探；
3.可以實時顯示電流、電壓信號的波形等，采用激勵、接收分離的雙模式電極；
4.一體化主機內置ARM、網絡通訊、內部電源和外接本安電源等功能模塊組成 ，可以連接礦井物聯網；
5.一體化主機連接n個采集基站，構成16n路激發和16n路接收的網絡并行地電場勘探、監測系統，或者構成16n路震波勘探系統，用戶可根據需求任意選擇儀器道數；
6.具有一鍵成圖模式，操作更加簡化智能，采集基站內置大容量存儲，支持歷史數據查看；
7.軟件功能完備，配置兼具數據采集與處理的專業系統軟件，且國內同行業內具有權威性，可實現數據的采集、顯示、管理、對比、處理成像及判別分析；
8.智能化Android系統平臺、高清彩色觸摸屏及機械輔助按鍵，人機交互便捷。

應用實例

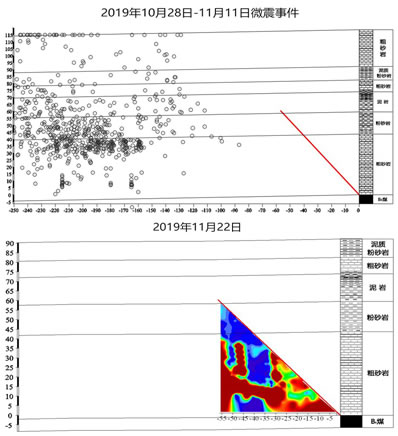

        通過對監測期間微震數據的處理分析判斷：在工作面回采過程中頂板粗砂巖上段與粉砂巖交界處發育大量裂隙，裂隙集中在35m~45m。根據微震事件分布情況以及分層特征判斷導水裂隙帶高度約為55m。

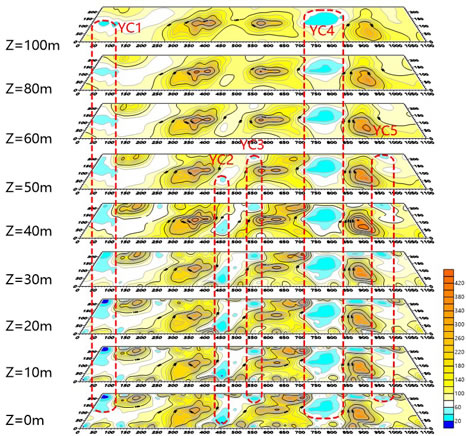

        電法探測圈定工作面頂板上方存在5處相對低阻區域，分析為存在隱伏構造，局部富水，與開采煤層上部含水層存在一定的水力聯系。經鉆探驗證，YC4異常區初時鉆孔涌水量約10m3/h，后逐漸減至約1m3/h，計出水約450m3；YC1、YC2有少量出水，大約2~3m3/h。
