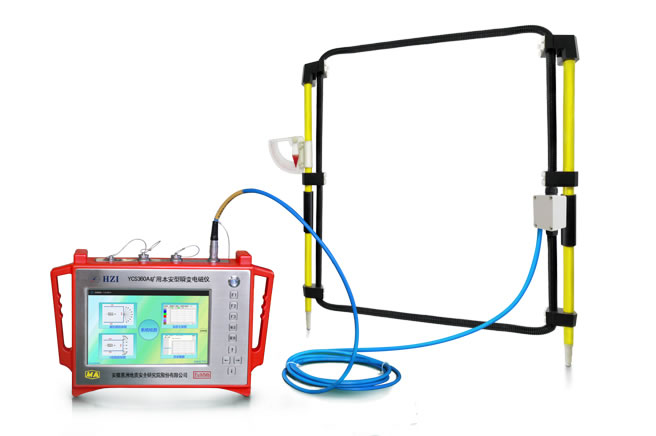

產品簡介

       該產品基于“全程全空間瞬變電磁裝置及測量方法”、“一次場干擾自消的低噪聲瞬變電磁測量裝置”、“瞬變電磁低互感可折疊式線圈”、“一種全程瞬變電磁同步測深裝置”、“異常體方位識別的瞬變電磁測量裝置及其識別方法”、“一種用于瞬變電磁勘探的線圈及其應用方法”、“一種基于礦井物聯網技術的物探儀器遠程控制系統及其控制方法”等7項發明專利研制而成，符合《礦井瞬變電磁超前勘探技術方法》行業標準，取得“安徽省新產品”稱號,作為新一代智能物探裝備，具備物聯網接入及云計算功能，支持遠程技術服務。

主要功能

1.煤礦巷道掘進超前探測。
2.回采工作面超前預測預報。
3.巷道頂?shù)装寮皞?cè)幫隱伏含導水構造探查。
4.回采工作面頂?shù)装甯凰�性評價。
5.煤礦采空區勘察。

主要特點

1.主控系統和測量控制系統硬件配置優于同類產品，有7項國家發明專利撐；
2.儀器輕便好用，操作軟件基于Android平臺，人機交互性更強；
3.采集軟件提供“向?qū)�式”操作方��，及現場成圖功能；
4.配套國家發明專利線圈，有利于早期信號的測量；
5.信號測量精度高：采用抗干擾前端調理電路、24位高速ADC、時域及相位疊加技術，支持多級程控增益，能夠有效壓制工頻、低頻及高頻隨機干擾，可分辨1μV以下的響應信號；
6.多通道全程測量：支持多通道采集，具備早、晚期信號全時域記錄功能，支持多分量觀測，以滿足用戶不同需求；
7.利用全程算法，將探測盲區從25~30m降至5~10m左右；
8.具備物聯網接入及云計算功能，支持遠程技術服務。

應用實例

某集團某礦工作面迎頭超前探測視電阻率擬斷面圖

       成果解釋：頂板30°方向右側存在一個相對低阻區YC1.分析為砂巖水影響所致；底板30°方向存在一個低阻異常區YC2，結合地質資料分析低阻區位于砂巖層位，該低阻區為砂巖水影響所致；YC3低阻區主要受NF114正斷層影響，該區域裂隙發育導致砂巖水局部富集，從而形成相對低阻區域。

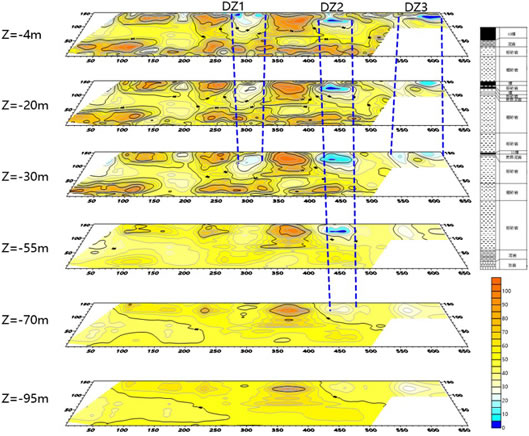

某集團某礦瞬變電磁探測三維成果顯示圖

        成果解釋：本次為工作面底板富水性探測，工作面底板下55m為太原組灰?guī)r層位；共有3個低阻異常區，其中DZ1和DZ3主要發育在砂巖層位；DZ2向下發育深度為70m，進入灰?guī)r層位，分析該低阻區與灰?guī)r水有一定的水力聯系。
