產品簡介：

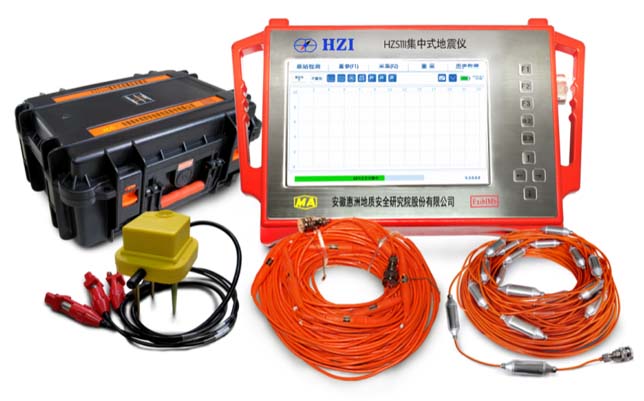

該儀器由集中式地震電法采集主機、64道/96道集中式地震電法采集基站和通訊線纜組成。該儀器可應用于各類巖土工程勘察檢測、資源環境勘察、堤壩隱患檢測、地基加固效果檢測、地質災害勘察、工程測振、地基動力特性測試評價、基樁無損檢測、地鐵沿線巖溶及孤石探測，尤其適用于跨孔CT探測和地面三維地震、電法探測。
主要特點：
1. 該儀器將多個地震和電法數據采集模塊集中于一體，最多可同時接入6個采集模塊，具備96通道地震和電法數據采集功能，還可根據客戶需求進一步擴展儀器數據采集通道。
2.本儀器尤其適用于同時開展跨孔地震CT和電阻率CT探測探測工作，在開展地震和電法跨孔CT時候，可以采用一孔激發，三孔或者四孔同時接收方式，可以大大提高現場工作效率。
3. 進行地震和電法數據采集為現場實時通訊，數據傳輸速率高，現場實時顯示采集波形。
4. 儀器地震和電法數據采集效率高，通過連接多條地面測線，可同時開展地面三維電法和地震勘探工作。
5. 儀器軟件功能完備，配置兼具數據采集與處理的專業系統軟件，且國內同行業內具有權威性，可實現數據的采集、顯示、管理、對比、處理成像及判別分析。
6．儀器操作簡便，智能化Android系統平臺、高清彩色觸摸屏及機械輔助按鍵、系統軟件人性化設計，確保人機交互更加便捷、儀器操作簡單易學。
主要參數
電法采集模塊技術參數
|
通道數 |
16、32、48、64、128、256道等（可擴展任意多道） |
輸入阻抗 |
>20MΩ |
|
A/D轉換 |
24位 |
供電方波 |
多頻率正方波、正負方波任選 |
|
測量電壓范圍 |
±10V |
恒流時間 |
10ms、100ms、200ms、500ms、1s、2s、6s、10s |
|
發射電壓 |
0V、24V、48V、72V、96V可調 |
測量電壓精度 |
0.5%(Full) |
|
最大發射電流 |
2A |
測量電流精度 |
0.5%(Full) |
|
采樣間隔 |
1ms、2ms、5ms、10ms、20ms、50ms、100ms、200ms、500ms |
||
|
通訊方式 |
USB，串口，可選Wi-Fi接口 |
||
|
內置FPGA |
可完成多種數字信號處理功能 |
||
|
工作時間 |
內置充電電池，充滿可連續工作8小時 |
||
地震采集模塊技術參數
|
通道數 |
16、32、48、64、128、256道等（可擴展任意多道） |
輸入阻抗 |
32 KΩ |
|
A/D轉換 |
24位 |
采樣點數 |
1K、2K、4K、8K、16K |
|
采樣間隔 |
20/50/100/200/500/2000 μs（可選） |
超前采樣點數 |
32、64、128、256、512、1024、2048 |
|
延遲采樣點數 |
32、64、128、256、512、1024、2048 |
觸發方式 |
外觸發/信號沿觸發 |
|
理論動態范圍 |
180 dB |
最大輸入信號 |
±5Vrms |
|
前置放大器（固定/浮點） |
1/8、1/4、1/2、1、2、4、8、16、32、64、128 |
||
|
通訊方式 |
USB，串口，可選Wi-Fi接口 |
||
|
內置FPGA |
可完成多種數字信號處理功能 |
||
|
工作時間 |
內置充電電池，充滿可連續工作8小時 |
||
應用案例:
|
孔間彈性波/電阻率CT孤石探查 |
|

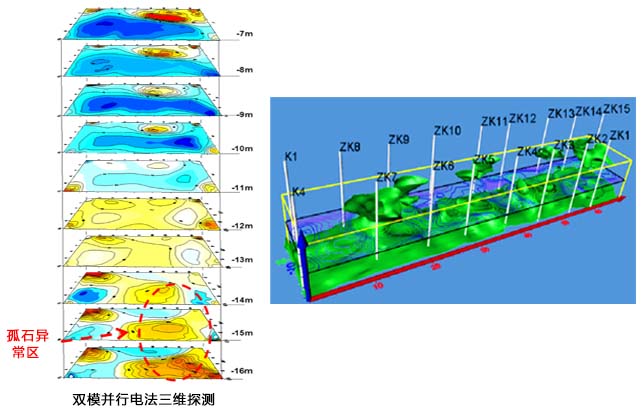

雙模并行電法三維探測數據體，立體顯示孤石范圍 |

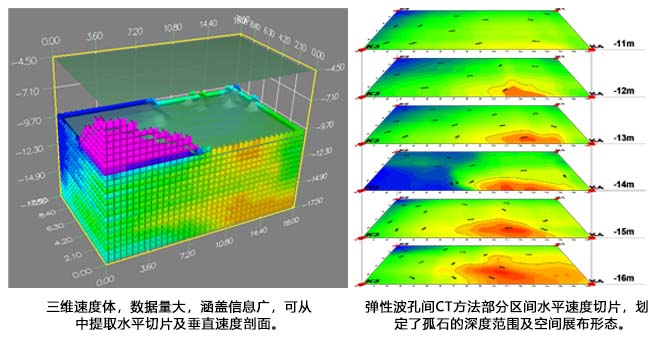

彈性波CT速度剖面

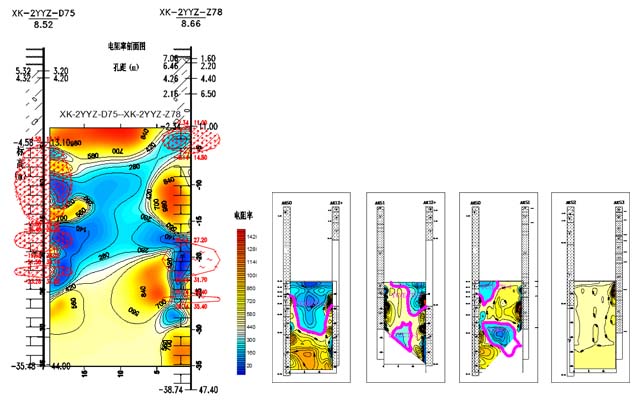

電阻率CT速度剖面
