產品介紹

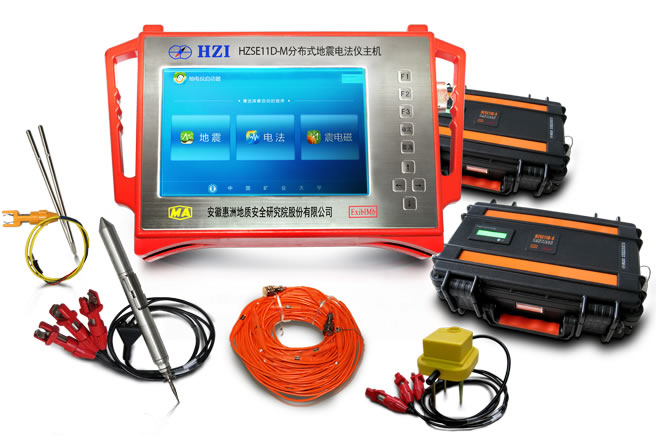

該儀器由網絡槽波地震電法儀主機、HZSE11D礦用本安型槽波地震電法儀采集站、電極、礦用本安型拾震傳感器和線纜組成。

儀器中的電法采集模塊是基于公司 “分布式并行智能電極電位差信號采集方法” 發明專利研制而成。使用全電場觀測技術同步采集所有測點的自然電場、一次電場電位和二次電場電位數據，極大提高了電法數據采集效率和采集精度。

儀器中的槽波地震采集模塊利用地震波穿透地質體，通過對地震波走時、能量和頻率的觀測，并經計算機處理反演，重現工作面內部或者鉆孔之間的地質結構圖像。

儀器中的震電磁采集模塊具備自然電場滲漏監測、高層建筑物微動監測、地微動與大地電磁勘探等功能。

該儀器廣泛應用于礦山開采、隧道、地鐵、水利、城市公共安全、電力等地下工程隱患探測與監測及資源勘察領域；廣泛應用于礦井工作面槽波勘探和震波CT勘探等，可探測煤層的不連續性，如煤層厚度變化，矸石層分布，大、小斷層，陷落柱，剝蝕帶，古河床沖刷帶，巖墻，老窯等；可應用于評估煤層地壓的相對高帶以及可能的瓦斯富集區，保證工作面的安全開采。

功能特點

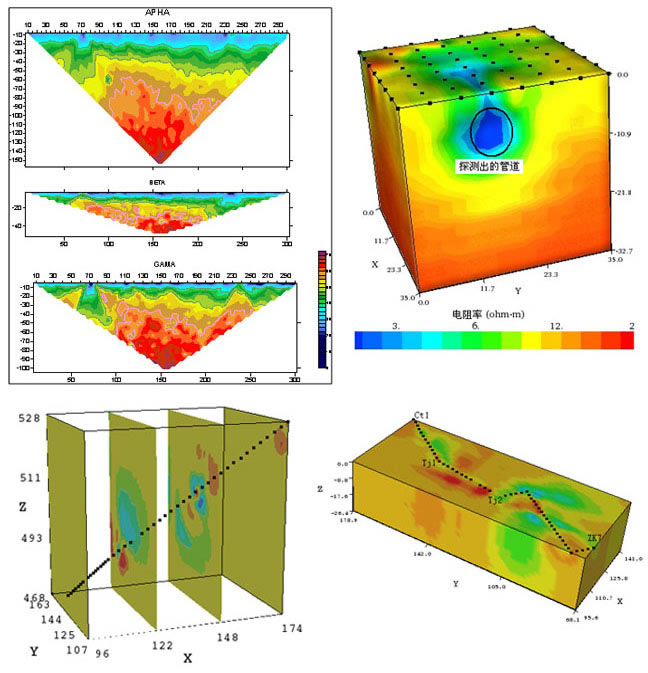

1. 可實現地面多種地電場二維或三維電法勘探，包括電阻率法勘探、自然電位法勘探、充電法勘探、激電法勘探（時間域和頻率域）等；可多分量數據采集，實現多波地震勘探。

2. 可以實時顯示電流、電壓信號的波形等。

3. 采用激勵、接收分離的雙模式電極。

4. 一體化主機內置ARM、網絡通訊、內部電源和外接本安電源等功能模塊組成，可以連接礦井物聯網。

5. 一體化主機連接n個采集基站，構成16n路激發和16n路接收的網絡并行地電場勘探、監測系統，或者構成16n路震波勘探系統，用戶可根據需求任意選擇儀器道數。

6. 具有一鍵成圖模式，操作更加簡化智能。

7. 采集基站內置大容量存儲，支持歷史數據查看

8. 軟件功能完備，配置兼具數據采集與處理的專業系統軟件，且國內同行業內具有權威性，可實現數據的采集、顯示、管理、對比、處理成像及判別分析。

9. 智能化Android系統平臺、高清彩色觸摸屏及機械輔助按鍵，人機交互便捷。

技術參數

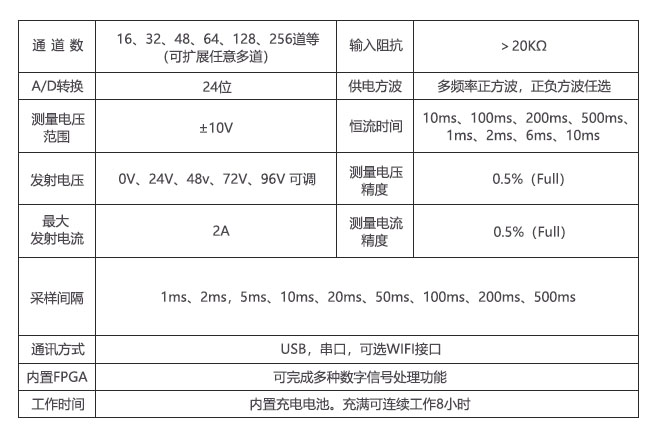

電法模塊技術參數

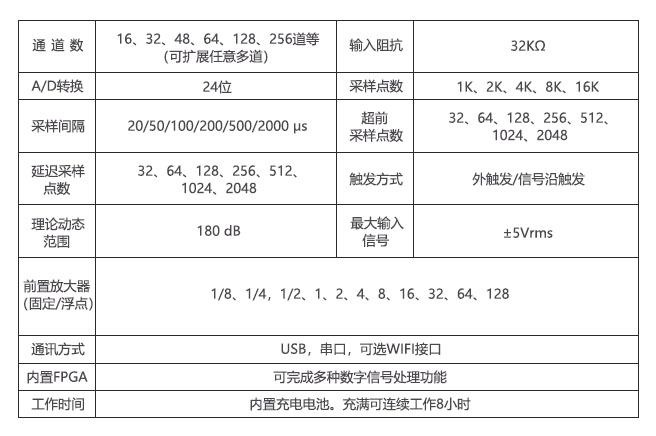

槽波地震模塊技術參數
