產品簡介

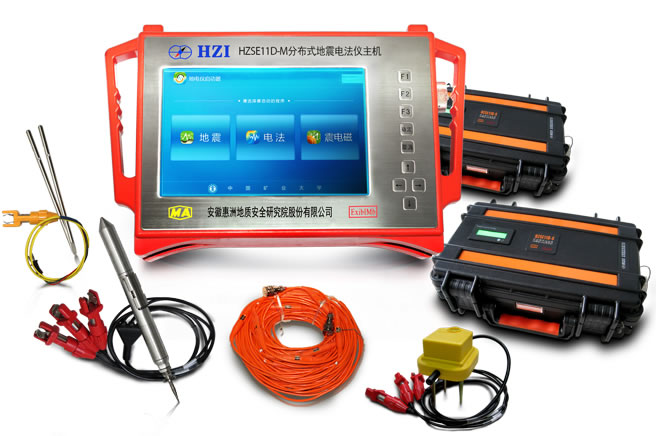

該儀器由地震電法儀采集主機、地震電法采集站、電極、地震傳感器和線纜組成。
儀器中的電法采集模塊是基于公司 “分布式并行智能電極電位差信號采集方法” 發明專利研制而成。使用全電場觀測技術同步采集所有測點的自然電場、一次電場電位和二次電場電位數據，極大提高了電法數據采集效率和采集精度。
該儀器廣泛應用于礦山開采、隧道、地鐵、水利、城市公共安全、電力等地下工程隱患探測與監測及資源勘察領域；廣泛應用于地面地震勘探和電法勘探工作等，可探測地下地層界面，地下空洞、巖溶和滑坡等地質異常。
功能特點
1. 可實現地面多種地電場二維或三維電法勘探以及二維、三維地震勘探，包括電阻率法勘探、自然電位法勘探、充電法勘探、激電法勘探（時間域和頻率域）等；可多分量地震數據采集工作，實現多波地震勘探。
2. 可以實時顯示電流、電壓信號和地震波形信號等。
3. 電法模塊采用激勵、接收分離的雙模式電極。
4. 一體化主機內置ARM、網絡通訊、內部電源和外接本安電源等功能模塊組成，可以連接礦井物聯網。
5. 一體化主機連接n個采集基站，構成16n路激發和16n路接收的網絡并行地電場勘探、監測系統，或者構成16n路震波勘探系統，用戶可根據需求任意選擇儀器道數。
6. 具有一鍵成圖模式，操作更加簡化智能。
7. 采集基站內置大容量存儲，支持歷史數據查看
8. 軟件功能完備，配置兼具數據采集與處理的專業系統軟件，且國內同行業內具有權威性，可實現數據的采集、顯示、管理、對比、處理成像及判別分析。
9. 智能化Android系統平臺、高清彩色觸摸屏及機械輔助按鍵，人機交互便捷。
主要技術參數
電法采集模塊技術參數
|
通道數 |
16、32、48、64、128、256道等（可擴展任意多道） |
輸入阻抗 |
>20MΩ |
|
A/D轉換 |
24位 |
供電方波 |
多頻率正方波、正負方波任選 |
|
測量電壓范圍 |
±10V |
恒流時間 |
10ms、100ms、200ms、500ms、1s、2s、6s、10s |
|
發射電壓 |
0V、24V、48V、72V、96V可調 |
測量電壓精度 |
0.5%(Full) |
|
最大發射電流 |
2A |
測量電流精度 |
0.5%(Full) |
|
采樣間隔 |
1ms、2ms、5ms、10ms、20ms、50ms、100ms、200ms、500ms |
||
|
通訊方式 |
USB，串口，可選Wi-Fi接口 |
||
|
內置FPGA |
可完成多種數字信號處理功能 |
||
|
工作時間 |
內置充電電池，充滿可連續工作8小時 |
||
地震采集模塊技術參數
|
通道數 |
16、32、48、64、128、256道等（可擴展任意多道） |
輸入阻抗 |
32 KΩ |
|
A/D轉換 |
24位 |
采樣點數 |
1K、2K、4K、8K、16K |
|
采樣間隔 |
20/50/100/200/500/2000 μs（可選） |
超前采樣點數 |
32、64、128、256、512、1024、2048 |
|
延遲采樣點數 |
32、64、128、256、512、1024、2048 |
觸發方式 |
外觸發/信號沿觸發 |
|
理論動態范圍 |
180 dB |
最大輸入信號 |
±5Vrms |
|
前置放大器（固定/浮點） |
1/8、1/4、1/2、1、2、4、8、16、32、64、128 |
||
|
通訊方式 |
USB，串口，可選WiFi接口 |
||
|
內置FPGA |
可完成多種數字信號處理功能 |
||
|
工作時間 |
內置充電電池，充滿可連續工作8小時 |
||
應用實例

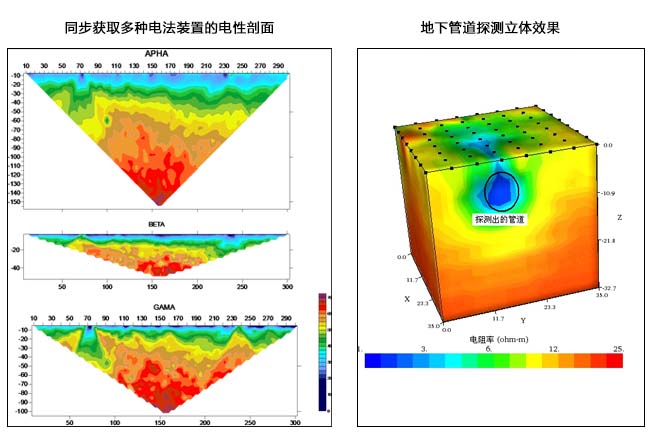

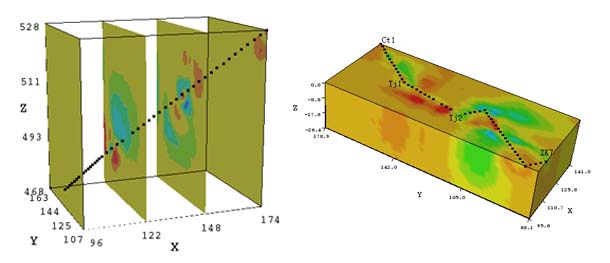

三維電法探測結果

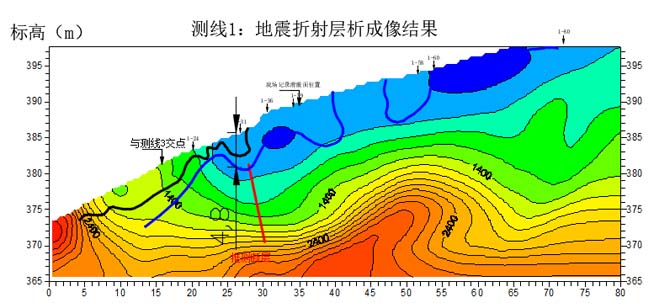

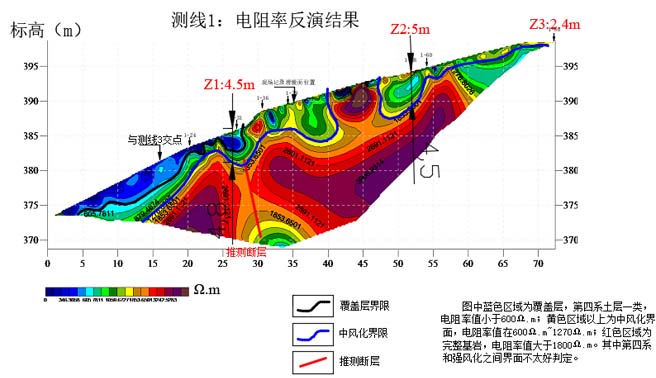

浙江余姚梨洲街道燕窩村毛山自然村滑坡（YY179）工程
