產品介紹

 該儀器由電法主機、電法基站、雙模電極及線纜組成。儀器基于公司 “分布式并行智能電極電位差信號采集方法” 發明專利研制而成。使用全電場觀測技術同步采集所有測點的自然電場、一次電場電位和二次電場電位數據 ，極大提高了電法數據采集效率和采集精度，應用于礦山開采、隧道、地鐵、水利、城市公共安全、電力等地下工程隱患探測與監測及資源勘察。該儀器是新一代智能物探裝備，具備接入物聯網及云計算功能，可提供遠程技術服務。

功能特點

1.可實現地面多種地電場二維或三維電法勘探，包括電阻率法勘探、自然電位法勘探、充電法勘探、激電法勘探（時間域和頻率域）等；
2.一體化主機內置ARM、網絡通訊、內部電源和外接本安電源等功能模塊組成，可以連接礦井物聯網，進行遠程網絡電法監測工作；
3.一體化主機連接n個采集基站，可以設置成分布式和集中式兩種電法系統，構成16n路激發和16n路接收的網絡并行地電場勘探、監測系統，用戶可根據需求任意選擇電極道數；
4.可以實時顯示電流、電壓信號的波形、視電阻率剖面圖、視極化率剖面圖等；
5.具有一鍵成圖模式，操作更加簡化智能；
6.存儲容量32 GB；
7.采用激勵、接收分離的雙模式電極。

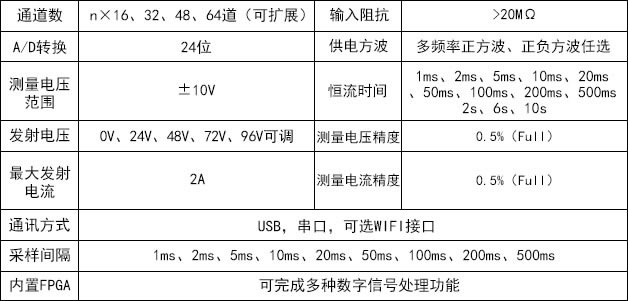

主要技術參數

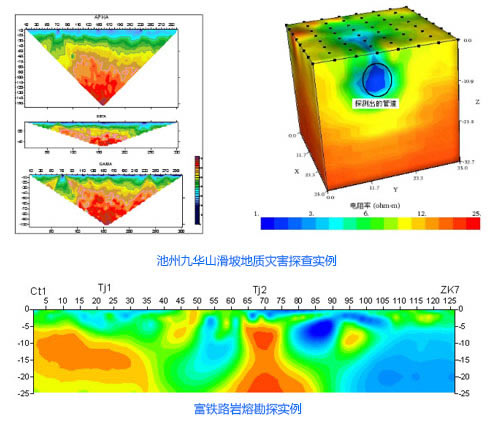

應用實例

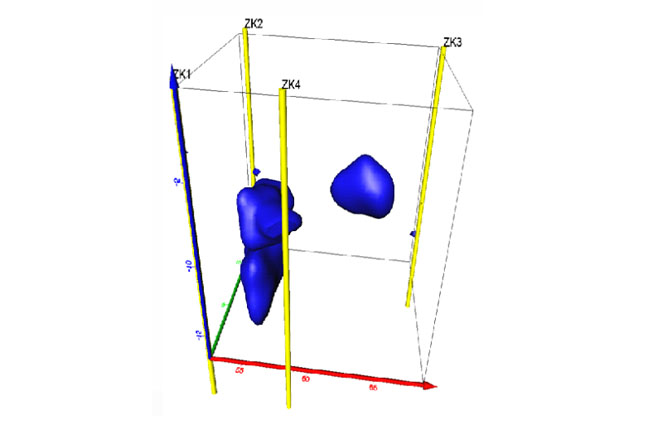

      為查明杭州至富陽地鐵某區段范圍內巖溶發育情況，采用三維電法CT技術進行探查，獲取地下電阻率等值面立體結果，并進行水平切片獲取二維電阻率結果，從而對溶洞等不良地質體進行解釋，圖中低阻區域為充填型溶洞發育區。
